                         XH-DH系列砂漿點荷載儀

使 用 說 明 書

一、用途
    XH-DH系列砌體砂漿強度點荷儀是依據GB/T50315-2011《砌體工程現場檢驗技術規程》研制生產的，是砌體砂漿強度檢測的專用儀器，其特點是能在現場或試驗室直接測試，不影響墻體受力性能，具有檢測容易，操作方便，測試準確度高等特點，完全可以滿足砌體工程現場質量控制及舊、古房質量鑒定、評估的客觀需求。

二、技術性能參數

1. 測量范圍：0-3KN /5KN

2. 最大行程:20mm

3. 電源電壓：5V

4. 凈重：4.8kg

   三、XH-DH5砂漿點荷儀結構及特點

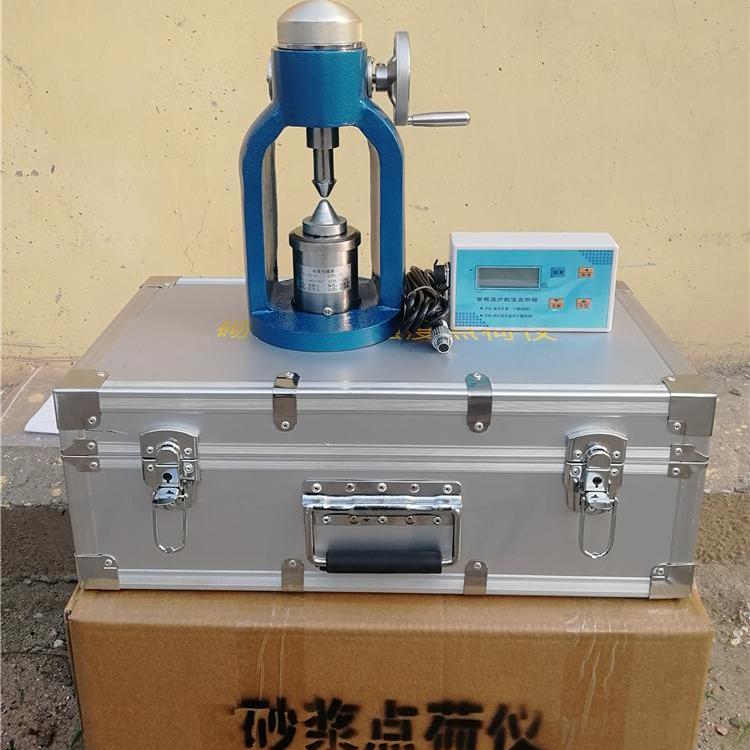

     點荷儀由蝸輪、蝸桿機械加荷系統，壓力傳感器和智能數字壓力顯示器組成，傳感器安裝在加荷系統的底座上，峰值顯示器和加荷系統用導線連接。

   在工作時，將預先取好的砂漿試樣放在壓頭上，用手順時針慢慢轉動點荷儀的手柄，使升降絲杠向下移動，當加載頭頂住砂漿樣時就產生壓力荷載，然后緩慢均勻的施加荷載直至試樣破壞為止，此時智能數字壓力顯示器將最大荷載保持住。

   四、使用說明
     儀器使用前，先將傳感器與智能數字壓力顯示器的連接線接好，然后開機，觀察顯示器上數字是否為零，若不為零應按“清零”鍵，使其清零。

5. 按動“峰值”鍵，（屏幕上方顯示峰值的字樣）將試件放在儀器上，此時可以加荷，當試件破壞時顯示器上顯示值為此時試件的最大強度值，單位為“KN”按存儲鍵將數據存儲，或當場手工記錄。

   注釋：當做下一個試件時需把儀器復位，按下“清零”鍵開始下一個加荷試驗。

6. 將每個測點處剝離出的砂漿大片加工成（或選?。┓舷铝幸蟮脑嚰汉穸?/span>5-20mm，預估作用半徑15-25mm，大面應該平整，但其邊緣不要求非常規則。

7. 在砂漿試件上畫出作用點，用刮尺測其厚度t,精確至0.1mm。

8. 將砂漿試樣放置在下加載頭上，上、下加載頭對準預先畫好的作用點，用手順時針慢慢轉動點荷儀的手柄，通過蝸輪，蝸桿傳動使升降絲杠向下移動，當加載頭頂住砂漿試樣時就產生可壓力荷載，然后緩慢均勻的施加荷載，直至試件破壞，此時停止加荷。

9. 記錄下智能數字壓力顯示器讀數后，代入公式，計算強度，點荷儀顯示器的讀數單位為KN。

10. 將破壞后的試件拼接成原樣，量測荷載實際作用點到試件邊緣的最短距離即為作用半徑，精確至0.1mm。

    注意：不要將上下加載頭直接頂壓，必須在上下加載頭之間放置砂漿片，以免損壞加載頭。
