centrifugal08.com.cn-任你躁国产自任一区二区三区,久久综合噜噜激激的五月天,中文成人无码精品久久久不卡,亚洲狠狠婷婷综合久久蜜芽

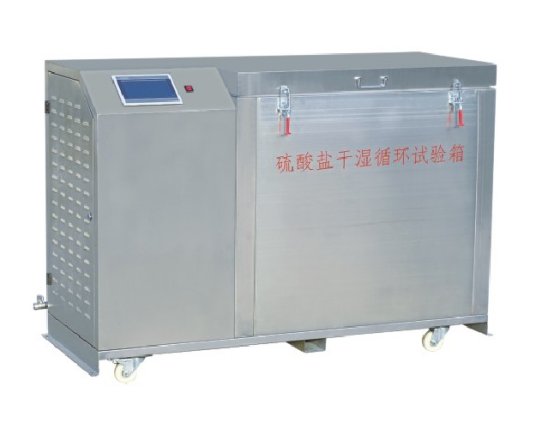

一、概述    混凝土硫酸鹽干濕循環(huán)試驗設(shè)備是為了使混凝土抗硫酸鹽侵蝕試驗有統(tǒng)一標(biāo)準(zhǔn)方法，本試驗機適合處于干濕的環(huán)境中且強度等級較高的普通混凝土抗硫酸鹽浸蝕試驗。
本試驗機采用尺寸為100mm×100mm×100mm立方體混凝土試件可放置件數(shù)18組，54塊；也可采用為100mm×100mm×400mm棱柱體混凝土試件可放置件數(shù)6組，18塊。

二、設(shè)備特點

1、我公司生產(chǎn)設(shè)計的抗硫酸鹽侵蝕試驗機箱體采用優(yōu)質(zhì)不銹鋼材質(zhì)，使得機箱外觀質(zhì)量優(yōu)異，機械強度強，耐腐蝕、不生銹。

2、安放試件的試件支架尺寸大小為130mm×130mm×460mm，與蓄液箱等都采用304不銹鋼材質(zhì)，有效耐腐蝕。使試驗設(shè)備的壽命更長。

3、在試驗箱內(nèi)的水路采用PPR管連接，PPR管強度高，密封性好，耐腐蝕，使用壽命長。

4、循環(huán)管道采用具有阻燃性、高強度、耐氣候變化性以及優(yōu)良的幾何穩(wěn)定性的材料，對氧化劑、還原劑和強酸都有很強的抵抗力。保障了設(shè)備運行安全。

5、制冷部分采用進口壓縮機制冷，制冷性能穩(wěn)定、制冷時間快、制冷效率高。

6、試驗設(shè)備中，安裝有上下液位傳感器，準(zhǔn)確的控制試驗箱與蓄液箱內(nèi)溶液的液面高度。

7、試驗自動控制過程中，可以根據(jù)詳細的產(chǎn)品說明書，按步驟執(zhí)行。整個試驗操作簡單易學(xué)。

三、適用標(biāo)準(zhǔn)

GB/T 50082-2009《普通混凝土長期性能和耐久性能試驗方法》

四、混凝土硫酸鹽干濕循環(huán)試驗設(shè)備性能指標(biāo)

1、電源電壓：AC 220V  50HZ；

2、運行功率：4.5KW；重         量：   約 150㎏

3、試件箱尺寸：1000mm×500mm×720mm；

4、測量溫度范圍：20～80℃；

5、測溫jing度：±0.1℃；

6、控溫jing度：±0.5℃；

7、試驗箱內(nèi)溫差：±5℃；

8、試件架尺寸：130mm×130mm×460mm；

9、試件尺寸：100mm×100mm×100mm；

10、試件箱容量：18組（54塊試件）；

11、試驗溶液：5％Na2SO4（質(zhì)量比）的鹽溶液；

12、試驗環(huán)境溫度：（23±2）℃

13、蓄水箱尺寸大小：1730mm×850mm×200mm；

14、試驗過程參數(shù)：每個干濕循環(huán)的總時間應(yīng)為（24±2）h。

① “浸泡過程”：試件放入試件箱以后，將配制好的5%的Na2SO4溶液注入試件箱，溶液至少超過Z上層試件表面20mm，然后開始浸泡。從試件開始放入溶液，到浸泡過程結(jié)束應(yīng)為（15±0.5）h。浸泡結(jié)束后，將液體立即排出至蓄液箱，在30min內(nèi)將液體排空。

②“風(fēng)干過程”：液體排空后將試件風(fēng)干30min，從溶液開始排出到試件風(fēng)干的時間應(yīng)為1h。

③“烘干過程”：風(fēng)干結(jié)束后立即對試件進行加熱，應(yīng)將試件盒內(nèi)的溫度升到80℃，開始烘干過程。升溫過程在30min內(nèi)完成。溫度升到80℃后，溫度將維持在（80±5）℃。從升溫開始到開始冷卻的時間為6h。

④“冷卻過程”：烘干過程結(jié)束后，立即對試件進行冷卻，從開始冷卻到將試件盒內(nèi)的試件表面溫度冷卻到（25～30）℃的時間應(yīng)為2h。

五、設(shè)備主要組成明細
